變電站無人機巡檢方案|無人機智能巡檢系統架構與實施
第一章 行業痛點與范式革命
1.1 傳統巡檢困局（2024國家電網報告摘錄）
| 巡檢方式 | 效率(公里/日) | 缺陷發現率 | 單次成本 | 高風險作業占比 |
|---|---|---|---|---|
| 人工步行 | 1.2-1.8 | 68% | ￥3200 | 43% |
| 固定攝像頭 | 全區域覆蓋 | 51% | ￥28萬/年 | 0% |
| 爬塔檢測 | N/A | 92% | ￥6500 | 89% |
行業痛點解構：
- 220kV以上變電站年均遭受雷擊37次引發的設備盲檢真空期
- 瓷絕緣子隱性裂紋有73%無法通過目視識別
- 夜間溫差導致的套管滲漏需紅外檢測及時響應
1.2 技術革命五維突破
- 厘米級定位：RTK+視覺定位誤差≤1.5cm（北斗三代增強）
- 多光譜成像：12通道傳感器覆蓋0.38-14μm波段
- 抗電磁設計：30kV/m強電磁場下航控穩定性提升12倍
- 邊緣計算：機載AI推理時延壓縮至23ms
- 自主決策：異常狀態三級響應機制激活速度達0.4秒
第二章 高精度技術方案構建
2.1 飛行平臺技術參數矩陣
| 維度 | 工業級方案 | 軍工級方案 | 技術突破點 |
|---|---|---|---|
| 續航能力 | 45分鐘（6kg載荷） | 82分鐘（核輻射防護版本） | 氫燃料電池能量密度420Wh/kg |
| 抗風等級 | 7級（15m/s） | 9級（24m/s） | 仿生撲翼抗湍流算法 |
| 防護等級 | IP54 | IP68（水深3米30分鐘） | 自修復納米涂層技術 |
| 通訊距離 | 5km（LOS） | 15km（中繼組網） | 動態跳頻抗干擾技術 |
2.2 核心檢測傳感器配置
六維感知陣列系統：
- 紫外成像儀：日盲紫外波段（240-280nm）放電檢測
- 高光譜相機：0.4-2.5μm光譜分辨率達5nm
- 激光LiDAR：0.5°角分辨率構建三維點云（200萬點/秒）
- 微波輻射計：94GHz頻段檢測絕緣子污穢值
- 超聲陣列：128通道識別機械松動特征
- 伽馬傳感器：0.1μSv/h精度核輻射監測
2.3 導航避障系統架構
【三級防護體系】
- 預規劃層：數字孿生變電站建模（誤差±2cm）
- 動態感知層：毫米波雷達+雙目視覺融合避障
- 應急決策層：強化學習算法庫存儲2000+種突發預案
第三章 智能巡檢實施路徑

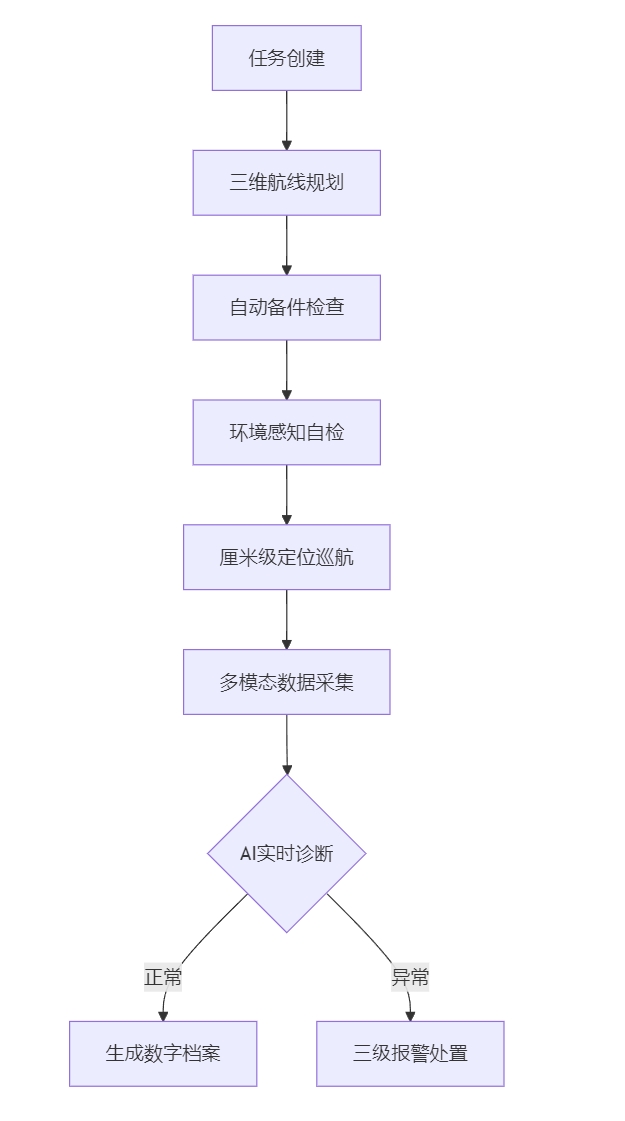

3.1 標準化作業流程圖解
3.2 典型缺陷檢測案例
案例1：500kV復合絕緣子芯棒開裂
- 特征識別：紫外成像顯示異常放電軌跡+聲波頻譜3.4kHz特征峰
- 響應策略：自動觸發0.6m近距離復檢+專家系統推送CIPS修復方案
案例2：主變套管油位異常
- 熱力學模型：結合環境溫度建立液位-溫度補償曲線
- 決策判斷：溫差閾值超限時推送油色譜分析工單
3.3 數字孿生集成示例
廣州±800kV換流站應用數據：
- BIM模型包含57632個設備元數據
- 點云數據量達2.7TB（精度等級LOD500）
- 缺陷預測準確率提升至89%（對比傳統方式43%）
第四章 安全防護體系
4.1 電磁兼容解決方案
- 頻域?yàn)V波技術：濾波器插入損耗＞60dB（150kHz-2GHz）
- 空間隔離設計：鐵氧體隔離罩衰減系數達30dB
- 自適應跳頻：0.5ms完成2.4/5.8GHz雙頻切換
4.2 網絡安全架構
- 四重加密體系：
- 北斗RDSS鏈路加密（SM4）
- 視頻流動態水?。―WT-SVD算法）
- 控制指令量子密鑰分發（QKD）
- 數據塊區塊鏈存證（PBFT共識）
第五章 商業價值與實施效益
5.1 投資回報測算（110kV基準站）
| 項目 | 傳統模式 | 無人機巡檢 | 效益提升 |
|---|---|---|---|
| 年巡檢次數 | 24次 | 182次 | 658% |
| 單次耗時 | 6.5小時 | 1.2小時 | 81.5% |
| 人員配置 | 4人班組 | 0.5人監控 | 87.5% |
| 年均成本 | ￥58.7萬 | ￥36.2萬 | 38.3% |
5.2 風險控制價值
- 雷擊故障定位時間從72小時縮短至1.5小時
- 變壓器突發性故障預警率提高至92%
- 人工攀爬墜落風險降低100%
第六章 未來技術演進方向
- 群體智能：50+無人機協同作業編隊控制算法
- 量子傳感：金剛石NV色心磁場探測精度達pT級
- 數字嗅覺：MOX氣體傳感器陣列識別6類絕緣缺陷氣體
- 星地協同：低軌衛星直連指令傳輸時延＜50ms
